作者: keveinren    时间: 2011-9-7 13:56     标题: ti nspire用缓和曲线程序集（左转角）

计算器程序
程序名称道路缓和曲线（左转角）中桩坐标计算 for nspire cas
平台TI-Nspire
系统/软件要求nspire cas系列测试完毕可用。。其它ti系列因手头无机器无法测试，理论上nspire cx cas也应该可用。。。
版本号v1.00
类型其他
作者keveinren=任鑫
大小(K)9
更新日期2011-09-02
描述与右转角相对的，左转角缓和曲线道路中桩坐标计算。。。。
已知缺陷暂无
源代码包含

本帖最后由 keveinren 于 2011-9-3 03:09 编辑

本程序适用于道路工程测量缓和曲线段中桩坐标加密计算。。。。
与本人上个程序相对，本程序为左转角缓和曲线道路中桩坐标计算程序。。
版主，我没有重复发帖哦。。。。
可连续计算多个中桩桩号坐标。。。
经高校《测量学》例题演算。。。结果无误。。。
自己设计了一段左转角道路。。无误。。。
欢迎大家下载使用。。。提出改正意见。。。
程序名释义：
hhqxleftzhtohy:缓和曲线直缓至缓圆段坐标计算（左转角）；
hhqxlefthytoyh:缓和曲线缓圆至圆缓段坐标计算（左转角）；
hhqxleftyhtohz:缓和曲线圆缓至缓直段坐标计算（左转角）；

本人设计之道路cad底图再次上传。。。有兴趣的朋友可以共同研究研究！



下载次数:0
5 天前 22:36






下载次数:0
5 天前 22:36




上述程序均为原创。。并非转载。。。

附件: left.rar (2011-9-7 13:56, 6.99 KB) / 下载次数 0
http://lq52.com/bbs/attachment.php?aid=5295&k=470bf8feb2f85fa598452b47d32a5d83&t=1785147864&sid=c39ZHH

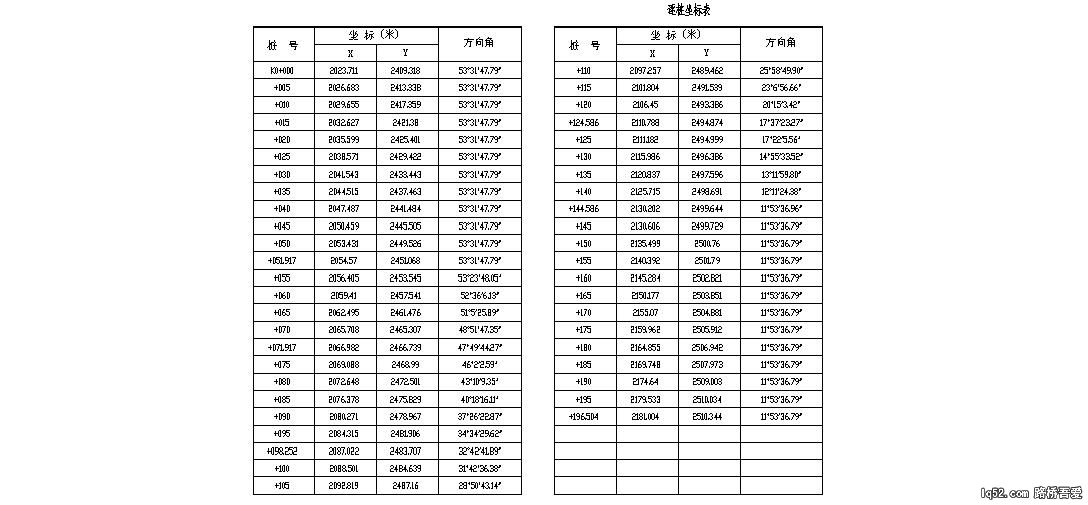

图片附件: 左转角实例1.JPG (2011-9-7 13:56, 27.81 KB) / 下载次数 17
http://lq52.com/bbs/attachment.php?aid=5296&k=58b8acbfa3c414fdaeecc61f1cc01df3&t=1785147864&sid=c39ZHH

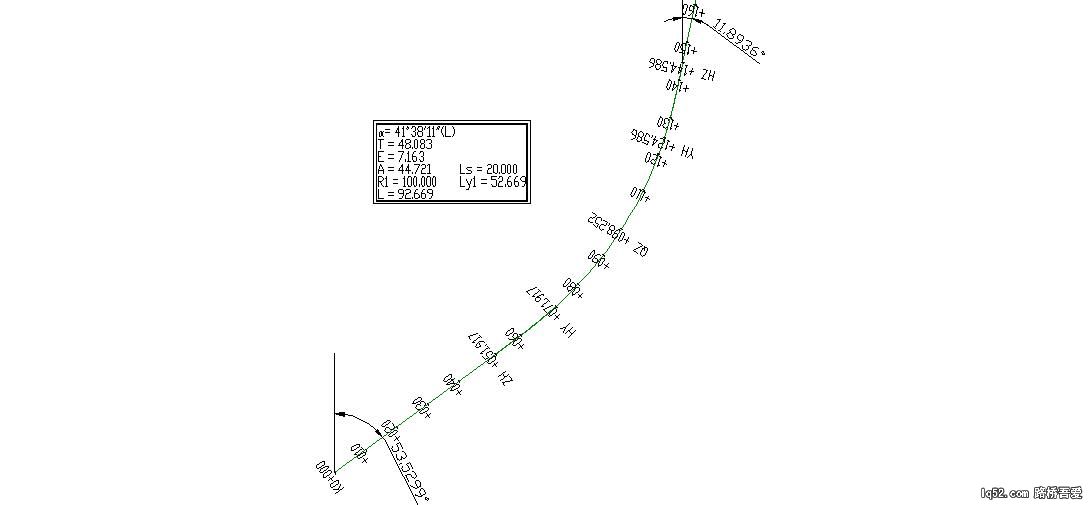

图片附件: 左转角实例2.JPG (2011-9-7 13:56, 102.48 KB) / 下载次数 17
http://lq52.com/bbs/attachment.php?aid=5297&k=a43196d767dd7cf8eec0c48792e2d027&t=1785147864&sid=c39ZHH



附件: 左转角图形.dwg (2011-9-7 13:56, 59.3 KB) / 下载次数 0
http://lq52.com/bbs/attachment.php?aid=5298&k=ab24159a8f17d70622881b31fd2a1710&t=1785147864&sid=c39ZHH
作者: keveinren    时间: 2011-9-7 13:59

下载后的朋友可直接通过通讯软件传输到计算器上即可！。。。。
然后刷新计算器函数库即可调用程序了。。。
