[道路] 设置中插缓和曲线的复曲线

本帖最后由 hulanting 于 2011-8-9 06:00 编辑

中插缓和曲线的全长确定后，结合其它参数如大、小圆半径，两交点偏角，前、后缓和曲线长度等，就可以计算复曲线的要素并绘制整个复曲线。

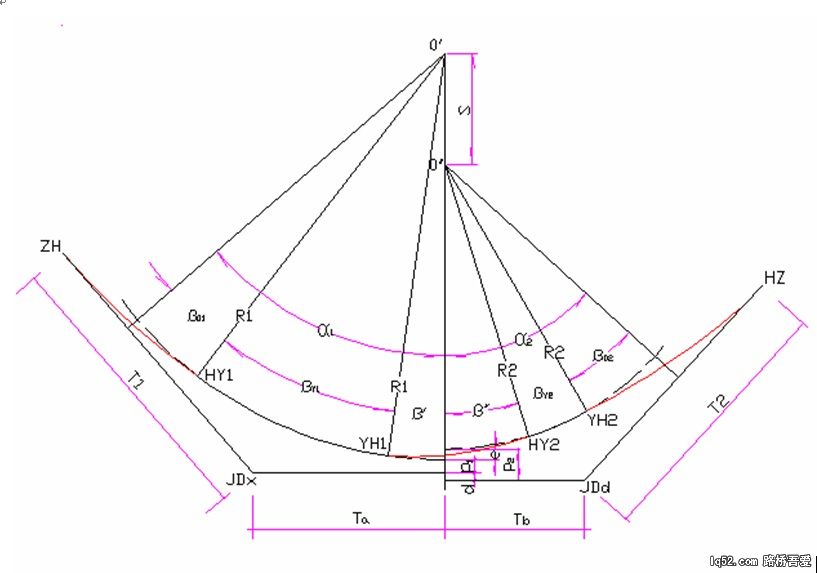

一个完整的复曲线示例图如下：

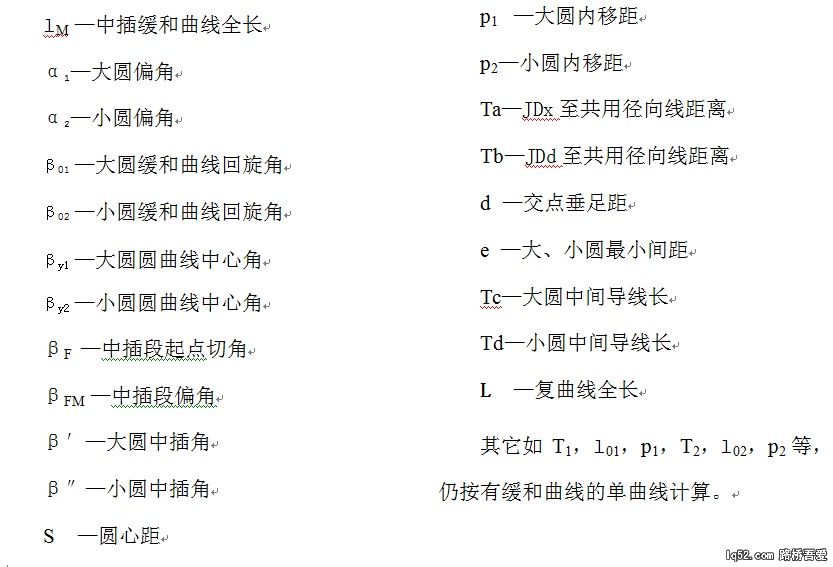

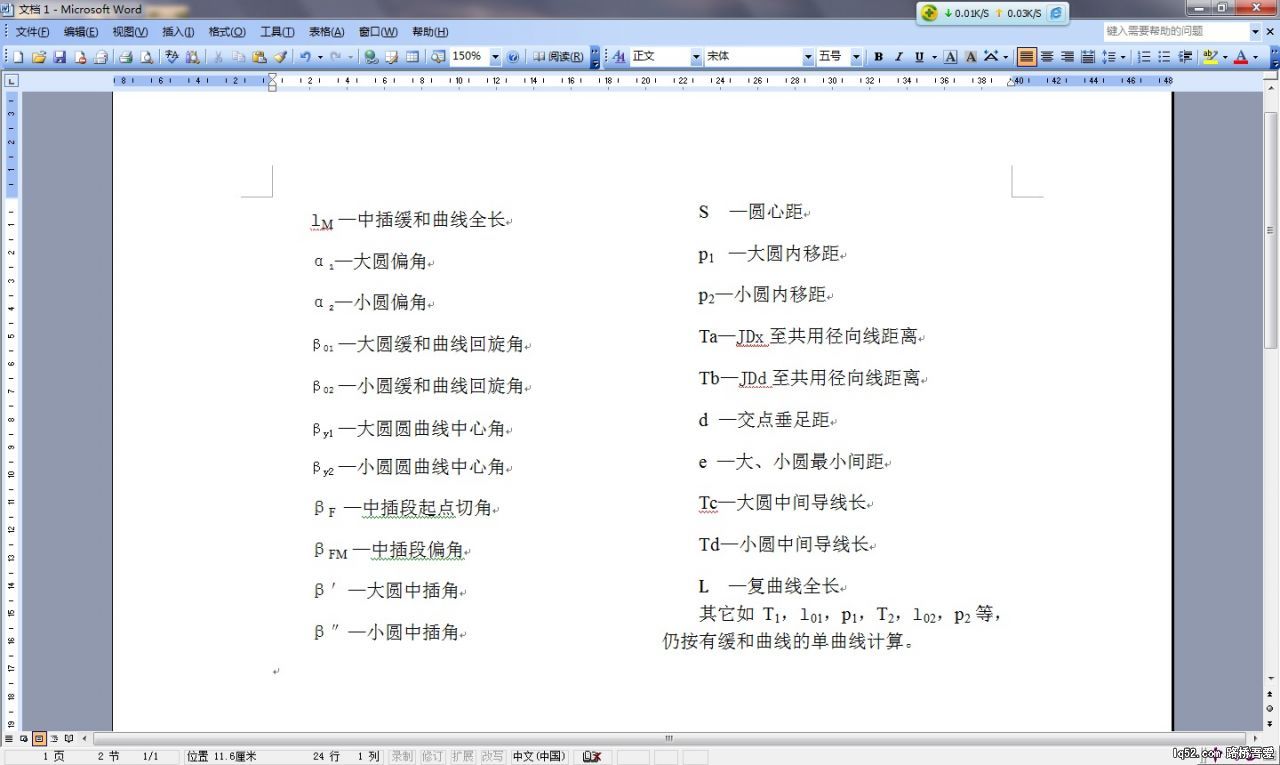

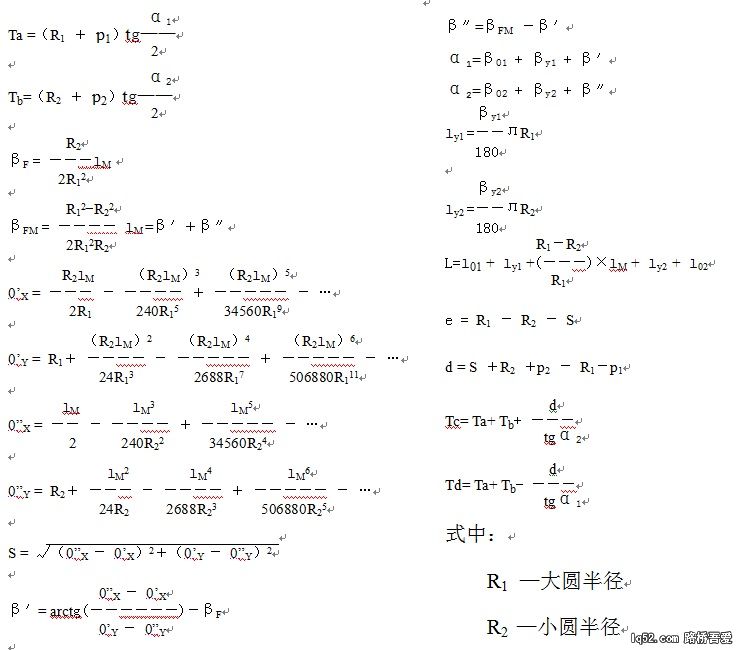

上图相关要素计算公式如下：



设置中插缓和曲线的复曲线.rar (13.57 KB)
