城市道路路灯设计图

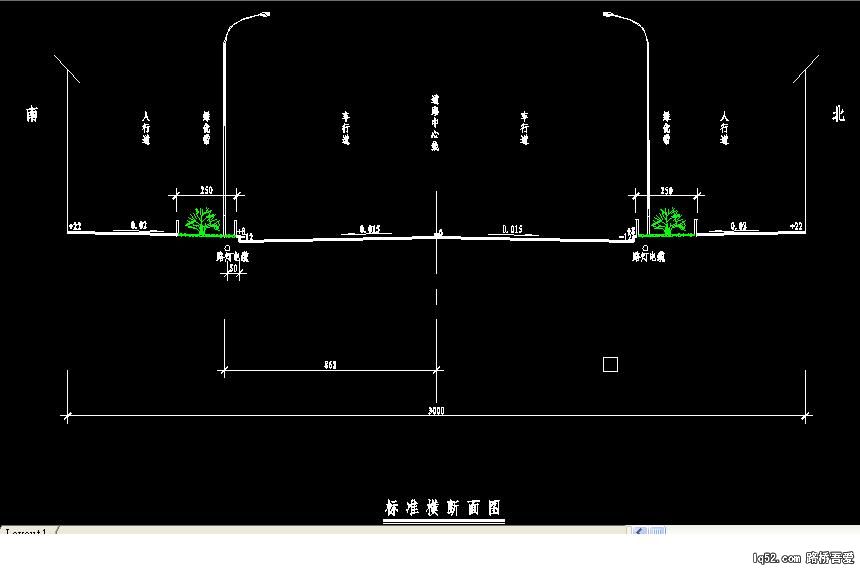

说明：
1.本图尺寸单位均以米计，比例1:500。
2.灯具选用IP66型道路照明灯具,灯杆间距40米,个别作适当调整，安装高度10米。
3.照明电缆采用VV22 -1KV 3×35平方毫米和VV22 -1KV 3×25平方毫米电力电缆,距道牙0.5米处直埋敷设,埋深0.8米。电缆过路口段穿采用φ100UPVC波纹管保护，出路口0.5米。

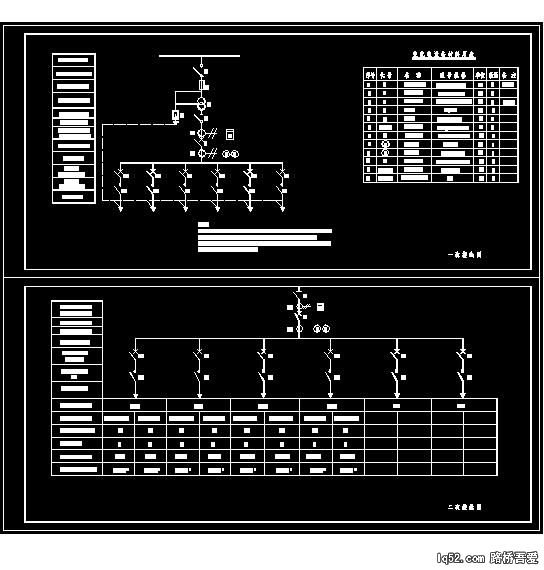

4.全线设置一台80KVA箱式变压器,位置设在0+420北红线外,高压电源采用YJV22-10KV3×70平方毫米电缆沿南昌路东侧电缆沟至箱式变路灯专用高压电源引入。电缆过路口段穿采用φ100UPVC波纹管保护，出路口0.5米。

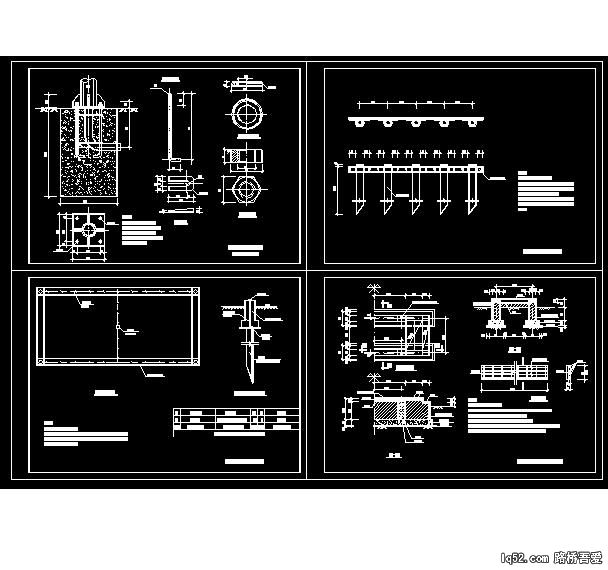

5.路灯设置8处接地极,分别设在0+150、0+312、0+565、0+770南北两处,利用照明电缆一芯作接地线,接地电阻要求小于4Ω。
6.施工严格按照《城市道路照明工程施工及验收规程》CJJ89-2001执行。
