路50 停车场
　　8．3．18 爬坡车道标志（见路51a、b、c、d）
　　用以指示前方最右侧车道为慢速车辆爬坡之专用车道。路51a标志设在爬坡车道渐变段起点以前200m处；路51b标志设在爬坡车道渐变段起点附近；路51c标志设在较长爬坡车道中间适当位置，如爬坡车道很长，可在适当位置加设一块；路51d标志设在爬坡车道结束前适当位置。
　　

　　路51 爬坡车道

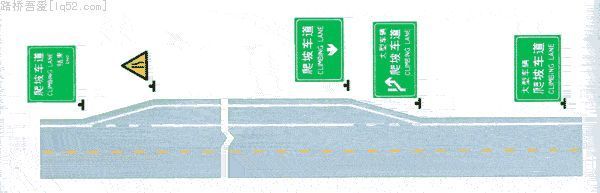

　　爬坡车道标志设置例见图9。
　　

　　图9 爬坡车道标志设置例
　　8．3．19 车距确认标志（见路52）
　　用以帮助驾驶人员确认与前车保持的距离。路52a标志设在高速公路平直路段；路52b标志设在距路52a标志200m的前方。路52a、b标志为黄底黑图案，路52c标志作为确认基点设在距路52b标志200m的前方；路52d、路52e标志分别以50m间隔往前设置。间隔200m后设置另一组车距确认标志。车距确认标志的设置例见路图10。该组标志应在直线段设置，如直线段长度不够，可以设置一组。
　　

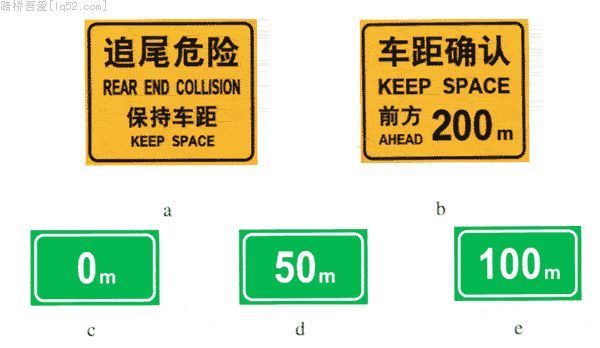

　　路52 车距确认
　　

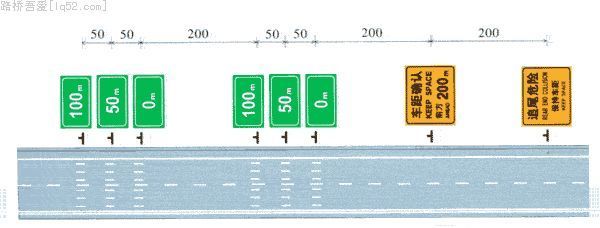

　　图10 车距确认标志设置例 单位：m
　　8．3．20 道路交通信息标志（见路53a、b、c）
　　用以指示收听高速公路交通信息广播之频率和路段。
　　路53a标志设置于有路侧广播路段的起点；路53b标志设于电台频道涵盖范围内的适当地点，如提供道路交通信息的路段很长，可在适当地点加设；路53c标志设置于路侧广播路段的终点。
　　

　　路53 道路交通信息
　　8．3．21 里程牌和百米牌（见路54、路55）
　　用于指示高速公路之里程。形状如路54所示，绿底白字。设置于高速公路两侧的立柱上。
　　

　　路54 里程牌
　　路55为百米牌，圆形，直径10cm白底绿字，字高8cm。设在高速公路两侧各里程牌之间，每100m设一个。百米牌附设于高速公路两侧的柱式轮廓标上；如路侧设有波形梁护栏，则百米牌可安装在护栏板上。
　　

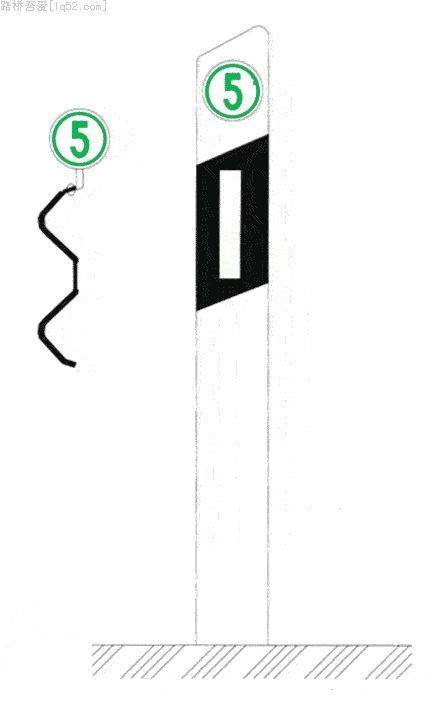

　　路55百米牌
　　8．3．22 分流、合流诱导标（见路56a，b，路57a，b）
　　用于促使车辆驾驶人员注意匝道交织运行。设于分流（合流）点前方主线上适当位置，路56a，b为分流诱导标，路57a，b为合流诱导标，可根据交通流分合的方向选择a，b图案。分、合流诱导标为菱形，高速公路上为绿底白图案，边长80cm×80cm；一般道路为蓝底白图案，边长70cm×70cm或60cm×60cm。
　　

　　路56 分流
　　

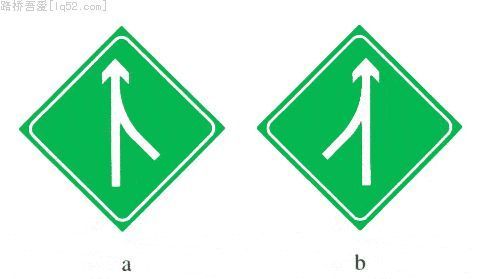

　　路57 合流
　　8．3．23 线形诱导标（见路58、路59、路60、路61、路62）
　　用于引导车辆驾驶人改变行驶方向，促使安全运行。视需要设于易肇事之弯道路段，小半径匝道曲线或中央隔离设施及渠化设施的端部。
　　线形诱导标的基本单元尺寸应符合表8的规定。表中，Ⅰ型适用于计算行车速度大于100km/h的公路，Ⅱ型适用于计算行车速度在100km/h以下的公路。

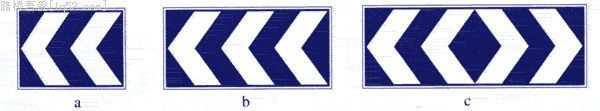

　　路58是线形诱导标的基本单元，可以单独使用，也可以把几个基本单元组合使用（见路59）。
　　

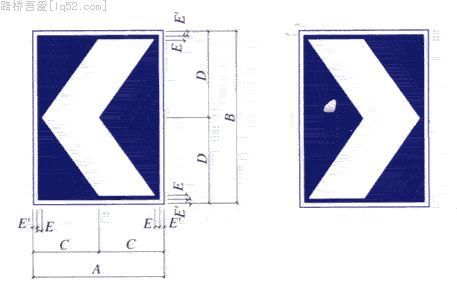

　　路58 基本单元
　　表8 线形诱导标的尺寸 mm
　　

　　路59 组合使用
　　线形诱导标的颜色规定为：指示性线形诱导标一般道路为蓝底白图案，高速公路为绿底白图案，用以提供一般性行驶指示；警告性线形诱导标为红底白图案，可使车辆驾驶人提高警觉，并准备防范应变之措施。

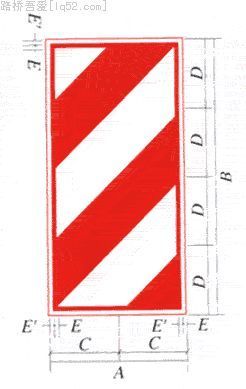

　　设置于中央隔离设施及渠化设施端部的线形诱导标，应为竖向设置。（见路60，路61，路62）。其各部尺寸应符合表9的规定。
　　

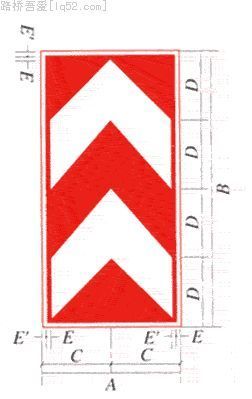

　　路60 两侧通行
　　

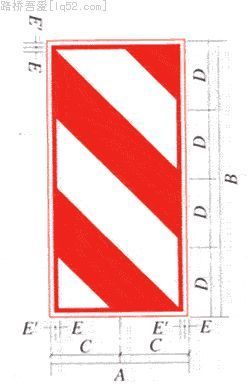

　　路61 右侧通行
　　

　　路62 左侧通行
　　表9 竖向设置的线形诱导标尺寸 mm
　　

　　线形诱导标的设置数量应根据曲线半径、曲线长度、偏角大小确定。偏角较小的曲线路段，可在曲线中点位置设一块诱导标；偏角较大，曲线较长的弯道，可根据需要设置若干块诱导标；在曲线半径较小的匝道上，应保证驾驶人员在曲线范围内连续看到不少于三块诱导标。
　　线形诱导标板的下缘至地面的高度应为120~150cm，板面应尽可能垂直于驾驶员视线。
　　9 旅游区标志
　　为吸引和指示人们从高速公路或其他道路上前往邻近的旅游区，应在通往旅游景点的叉路口设置一系列旅游标志，使旅游者能方便的识别通往旅游区的方向和距离，了解旅游项目的类别。
　　旅游区标志分为：a）指引标志，b）旅游符号两大类。

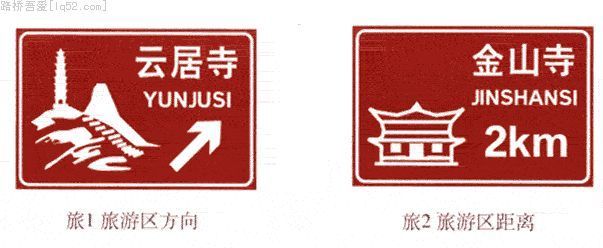

　　9．1 指引标志（见旅1，旅2）
　　提供旅游区的名称、有代表性的图案及前往旅游区的方向和距离。设在高速公路出口附近及通往旅游 区各连接道路的交叉口附近。
　　

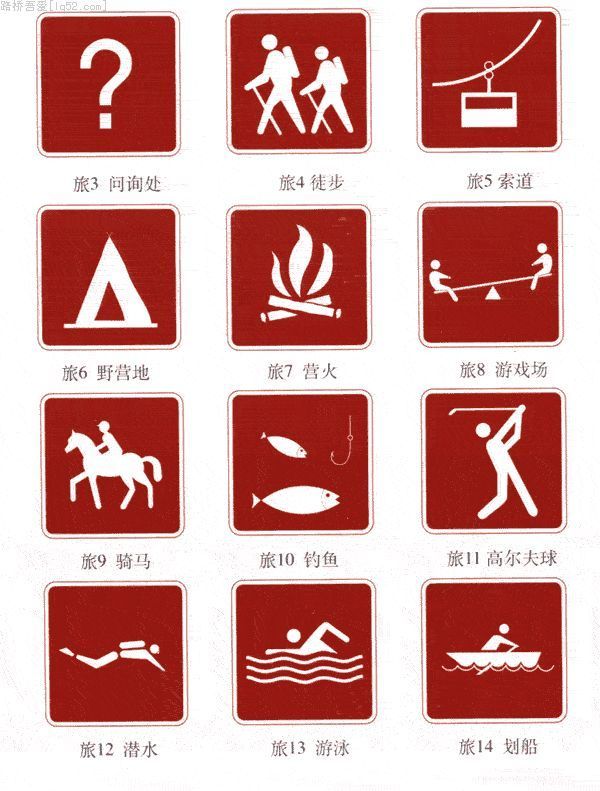

　　9．2 旅游符号（见旅3~旅17）
　　提供旅游项目类别、具代表性的符号及前往各旅游景点的指引。设在高速公路或其他道路通往旅游景点的交叉口附近，或在大型服务区内通往各旅游景点的路口。也可在指路标志上附具代表性的旅游符号，让旅游者了解景点的旅游项目。旅游符号下可附加辅助标志以指示前进方向或距离。
　　

　　9．3 旅游区标志的颜色为棕色底白色字符。
　　9．4 旅游指引标志的尺寸应根据速度确定字高，再根据字数和图案确定版面大小。旅游符号的尺寸一般采用60cm×60cm，也可根据需要放大或缩小。
　　10 道路施工安全标志
　　10．1 路栏

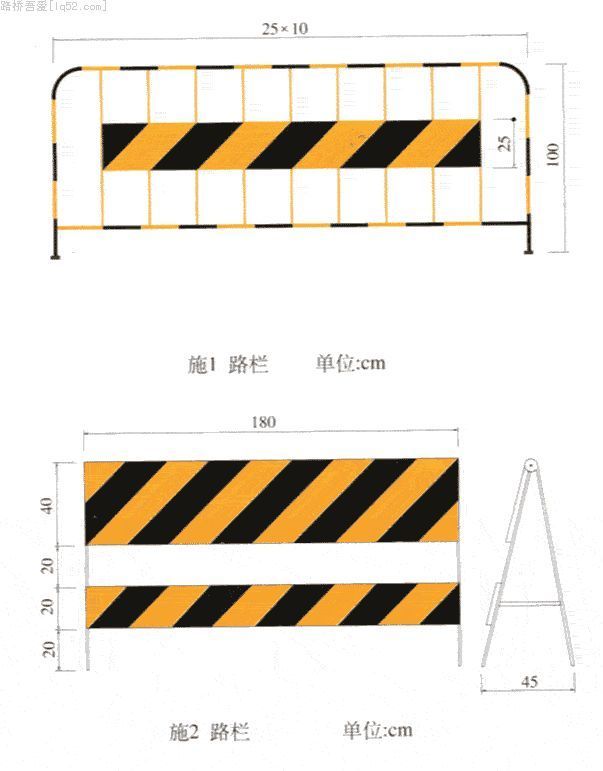

　　用以阻挡车辆及行人前进或指示改道。设在道路施工、养护、落石、塌方而致交通阻断路段的两端或周围。路栏的基本型式，如施1，施2所示。
　　

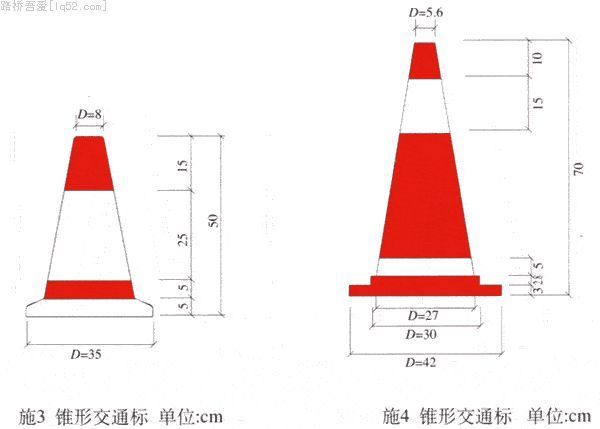

　　10．2 锥形交通路标
　　与路栏配合，用以阻档或分隔交通流。设在需要临时分隔车流，引导交通，指引车辆绕过危险路段，保护施工现场设施和人员等场所周围或以前适当地点。锥形交通路标的基本形式如施3、施4所示。交通锥夜间使用时上端应安装白色反光材料或反光导标。
　　

　　10．3 施工警告灯号
　　用以警告车辆驾驶人前方道路施工，应减速慢行。设于夜间施工路段附近。
　　本灯号分闪光灯号及定光灯号两种，安装于路栏或独立活动支架上，高度以120cm为度。其镜面闪烁频率、光度及适用地点，应符合表10的规定。

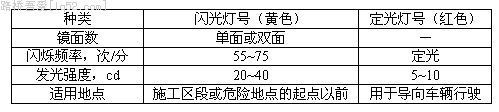

　　表10 施工警告灯号
　　

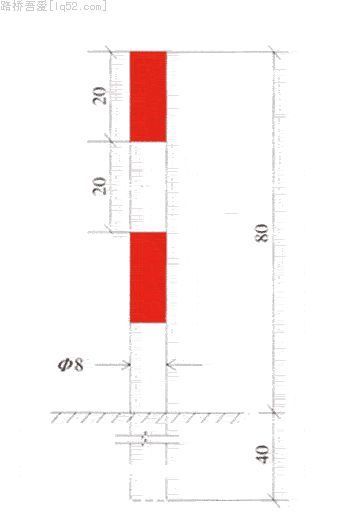

　　10．4 道口标柱
　　设在公路沿线较小交叉路口两侧，用来提醒主线车辆提高警觉，防范小路口车辆突然出现而造成意外。道口标柱基本形式见施5。
　　

　　施5 道口标柱 单位：cm

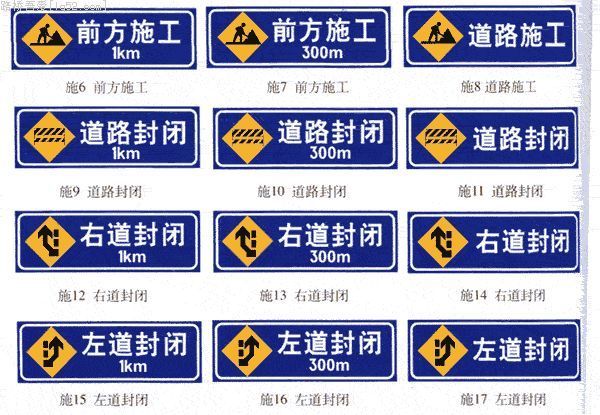

　　10．5 施工区标志

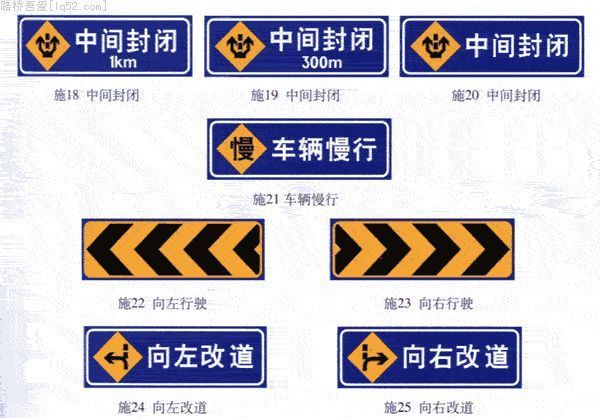

　　用以通告高速公路及一般道路交通阻断、绕行等情况。设在道路施工、养护等路段前适当位置。施工标志为长方形，蓝底白字，图案部分为黄底黑图案。（见施6~施25）。可根据道路交通情况选择使用。
　　

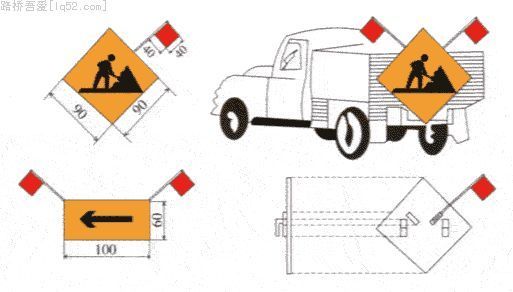

　　10．6 移动性施工标志
　　用以警告前方道路有作业车正在施工，车辆驾驶人应减速或变换车道行驶。移动性施工标志悬挂于工程车辆及机械之后部。
　　本标志为黄底黑色图案、黑边框、反光，背面斜插色旗二面。移动性施工标志见施26。
　　

　　施26 移动性施工标志例

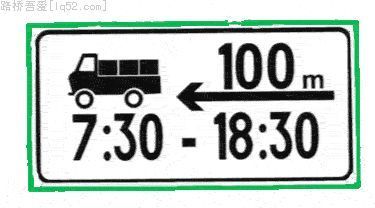

　　11 辅助标志
　　11．1 凡主标志无法完整表达或指示其规定时，为维护行车安全与交通畅通之需要，应设置辅助标志。
　　11．2 辅助标志的颜色为白底、黑字、黑边框。
　　11．3 辅助标志的形状为长方形。其尺寸由字高、字数确定，按字高10cm为下限值。字的间隔、行距等按表7的规定执行。如有需要可增加辅助标志板的尺寸。
　　11．4 辅助标志安装在主标志下面，紧靠主标志下缘。
　　11．5 辅助标志的种类和使用方法
　　11．5．1 表示时间
　　辅1、辅2 为示例。根据需要，对某些标志规定时间的范围。
　　

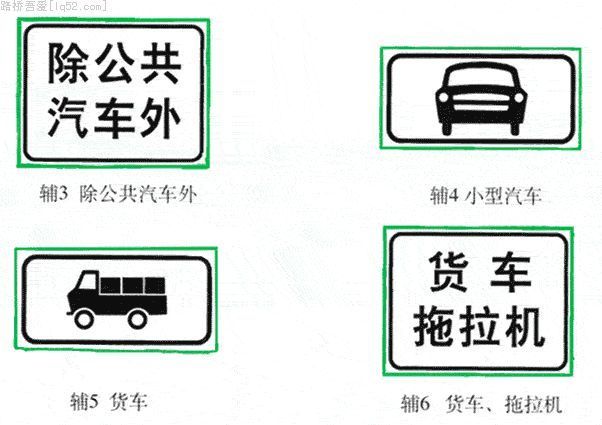

　　11．5．2 表示车辆种类
　　辅3~辅6为示例。根据需要，对某些标志规定车辆的种类。
　　

　　11．5．3 表示区域或距离
　　辅7~辅11为示例。根据需要，对某些标志规定区间距离或区域。
　　

　　辅11 某区域内

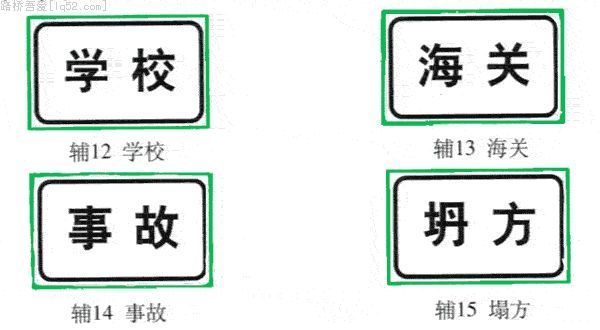

　　11．5．4 表示警告、禁令理由（见辅12~辅15）
　　

　　11．5．5 组合辅助标志
　　如果在主标志下需要安装两块以上辅助标志牌时，可采用辅16的组合形式。但组合的图案不宜多于三种。
　　

　　辅16 组合
　　12 可变信息标志
　　12．1 可变信息标志是一种因交通、道路、气候等状况的变化而改变显示内容的标志。一般可用作速度限制、车道控制、道路状况、气象状况及其它内容的显示。主要用于高速公路、城市快速路的信息显示。
　　12．2 可变信息标志的显示方式有多种，如：高亮度发光二极管、灯泡矩阵、磁翻板、字幕式、光纤式等。可根据标志的功能要求、显示内容、控制方式等进行选择。
　　12．3 可变信息标志的板面应进行专门设计。其图案、文字应符合本标准有关规定。
　　13 交通标志的设置原则
　　13．1 交通标志以确保交通畅通和行车安全为目的。应结合道路线形、交通状况、沿线设施等情况，根据交通标志的不同种类来设置。以利向道路使用者提供正确的、及时的信息。通过交通标志的引导，顺利、快捷地抵达目的地，不允许发生错向行驶。
　　13．2 交通标志的设置应进行总体布局，防止出现信息不足或过载的现象。对于重要的信息应给予重复显示的机会。
　　13．3 交通标志的设置应充分考虑道路使用者的特性，即充分考虑在动态条件下发现、判读标志及采取行动的时间和前置距离。
　　13．4 交通标志应设在车辆行进正面方向最容易看见的地方。可根据具体情况设置在道路右侧、中央分隔带，或车行道上方。
　　13．5 同一地点需要设置两种以上标志时，可以安装在一根标志柱上，但最多不应超过四种。应避免出现互相矛盾的标志内容。解除限制速度标志、解除禁止超车标志、干路先行标志、停车让行标志、减速让行标志、会车先行标志、会车让行标志应单独设置。
　　标志牌在一根支柱上并设时，应按警告、禁令、指示的顺序，先上后下，先左后右的排列。

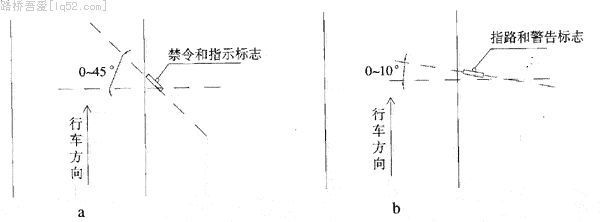

　　13．6 路侧式标志应尽量减少标志板面对驾驶员的眩光。在装设时，应尽可能与道路中线垂直或成一定角度：禁令或指示标志为0~45℃，如图11a所示。指路和警告标志为0~10°，如图11b所示。
　　

　　图11 标志安装角度
　　13．7 交通标志的支持方式
　　13．7．1 柱式
　　柱式标志不应侵入公路建筑限界以内，标志内边缘距路面或土路肩边缘不得小于25cm。标志牌下缘距路面的高度为100~250cm。

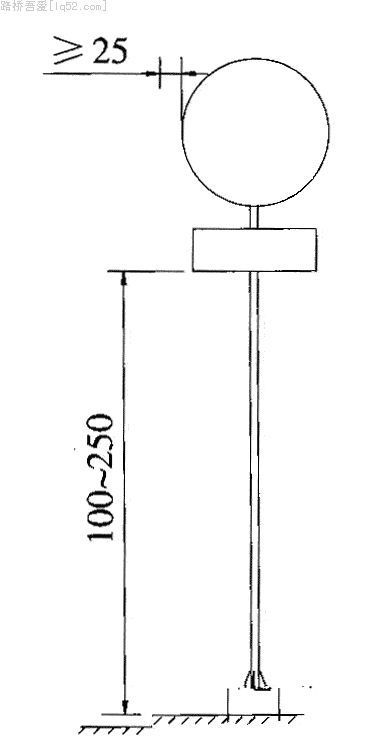

　　13．7．1．1 单柱式
　　标志牌安装在一根立柱上，如图12所示。适用于中、小型尺寸的警告、禁令、指示等标志。
　　

　　图12 单柱式 单位：cm
　　13．7．1．2 双柱式
　　标志牌安装在两根立柱上，如图13所示。适用于长方形的指示或指路标志。
　　

　　图13 双柱式 单位：cm
　　13．7．2 悬臂式
　　标志牌安装于悬臂上，如图14所示。标志下缘离地面的高度，至少按该道路规定的净空高度设置。适用于：
　　a） 柱式安装有困难时；
　　b） 道路较宽、交通量较大、外侧车道大型车辆阻挡内侧车道小型车道视线时；
　　c） 视距受限制时；
　　d） 景观上有要求时。
　　
