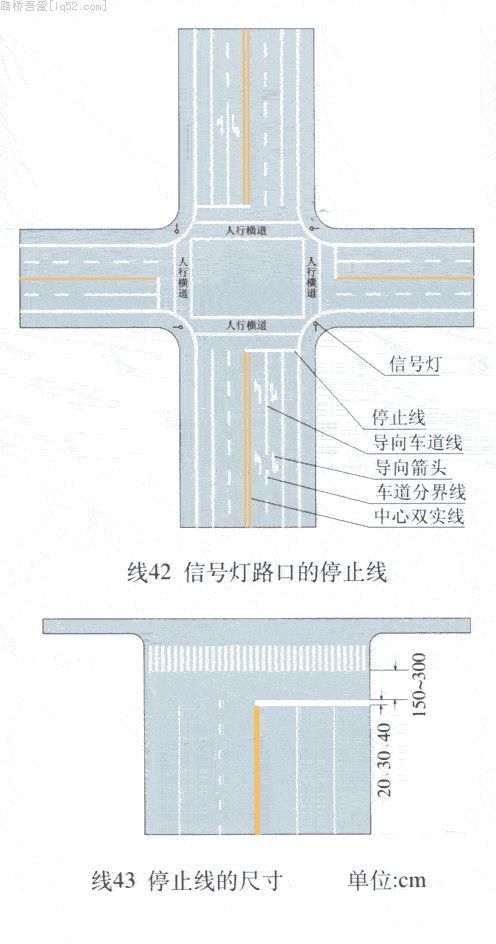

停止线。表示车辆等候放行信号的停车位置。划设于有交通信号控制的交叉路口，铁路平交道口及左弯待转区的前端。停止线为白色实线，双向行驶的路口，停止线应与车行道中心线连接。单向行驶的路口，其长度应横跨整个路面。停止线的宽度可根据道路等级、交通量、行驶速度的不同选用20、30、40cm。停止线应设置在最有利于驾驶员了望的位置。一般可设在主干道缘石的延长线上。设有人行横道时，停止线应距人行横道150~300cm，如线42、线43所示。
19．6 让行线
19．6．1 停车让行线。表示车辆在此路口必须停车让干道车辆先行，设有“停车让行”标志的路口，应设停车让行标线。
停车让行线为两条平行白色实线和一个白色“停”字，双向行驶的路口，其长度应与车行道中心线连接，单向行驶的路口，其长度应横跨整个路面。标线宽度20cm，间隔宽度20cm，“停”字宽100cm，高250cm，如线44所示。停车让行标线应设在最有利于驾驶员了望的位置。一般可设在主干道缘石延长线上。如有人行横道线时，停车让行线应距人行横道线150~300cm。
线44 停车让行线 单位：cm
19．6．2 减速让行线。表示车辆在此路口必须减速让干道车辆先行。设有“减速让行”标志的路口，应设减速让行标线。

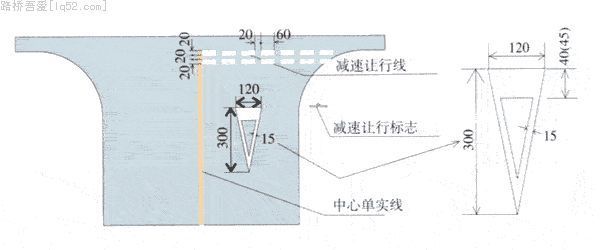

减速让行线为二条平行的虚线，和一个倒三角形，颜色为白色。双向行驶的路口，其长度应与车行道中心线连接；单向行驶的路口，其长度应横跨整个路面。虚线宽20cm，二条虚线间隔20cm。倒三角形底宽120cm，高300cm。如线45所示。
减速让行标线应设在最有利于驾驶员了望的位置。一般可设在主干道缘石延长线上。如有人行横道线时，减速让行线应距人行横道线150~300cm。
线45 减速让行线 单位：cm

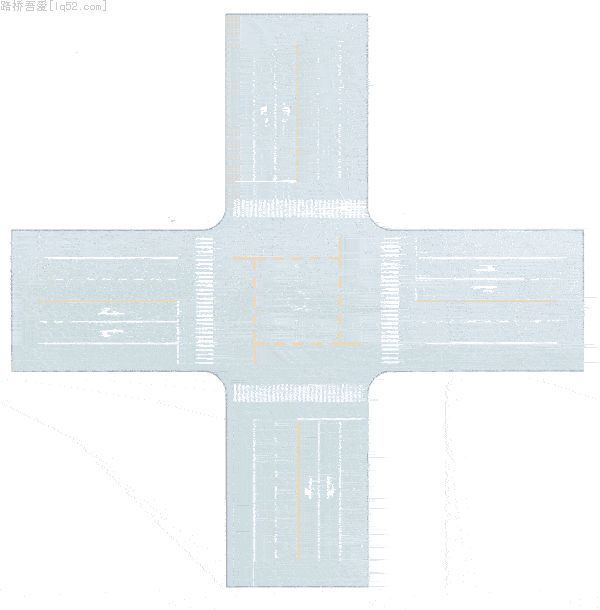

19．7 非机动车禁驶区标线。用以告示骑车人在路口内禁止驶入的范围。左转弯骑车人须沿禁驶区外围绕行，以保证路口内机动车通行空间和安全侧向净空。该标线设置于交通信号控制的路口内。如线46所示。
线46 非机动车禁驶区标线 单位：cm

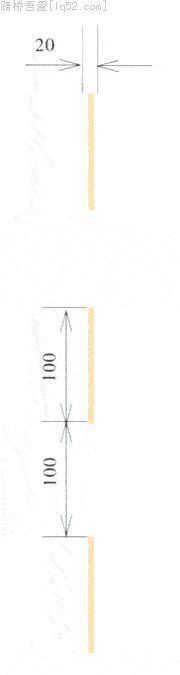

该标线为黄色虚线，大样见线47。非机动车禁驶区范围以机动车外侧车道边缘为界。
线47 禁驶区标线尺寸

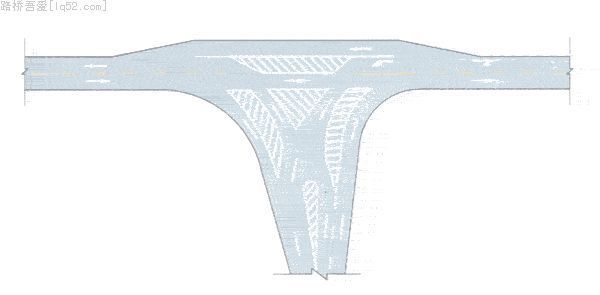

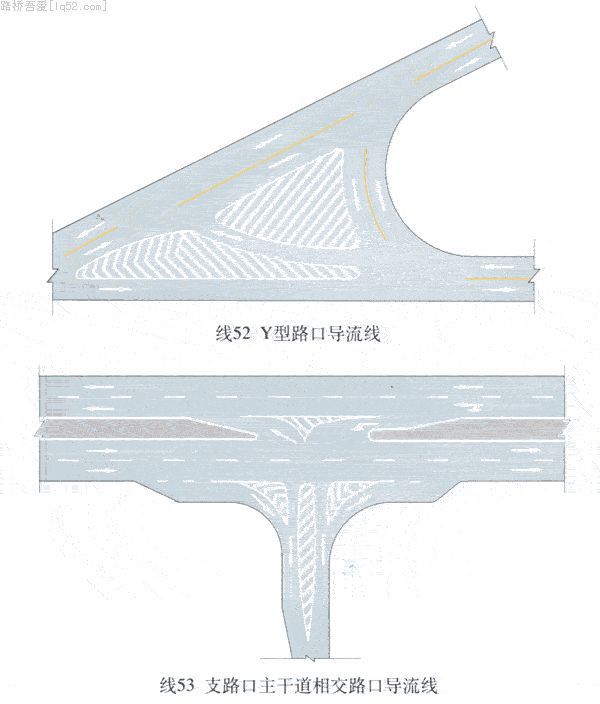

19．8 导流线。表示车辆需按规定的路线行驶，不得压线或越线行驶。主要用于过宽、不规则或行驶条件比较复杂的交叉路口，立体交叉的匝道口或其他特殊地点。导流线应根据交叉路口的地形和交通流量、流向情况进行设计。导流线的颜色为白色。其划法见线48、线49、线50、线51、线52、线53。其标线型式可分为单实线、V型线和斜纹线三种。外围线宽20cm，线宽为45cm，间隔为100cm，倾斜角为45°。
线48 复杂行驶条件丁字路口导流线

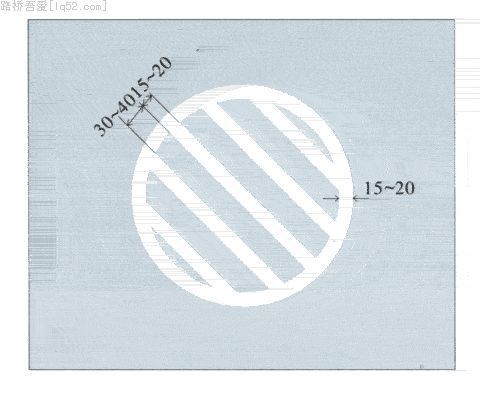

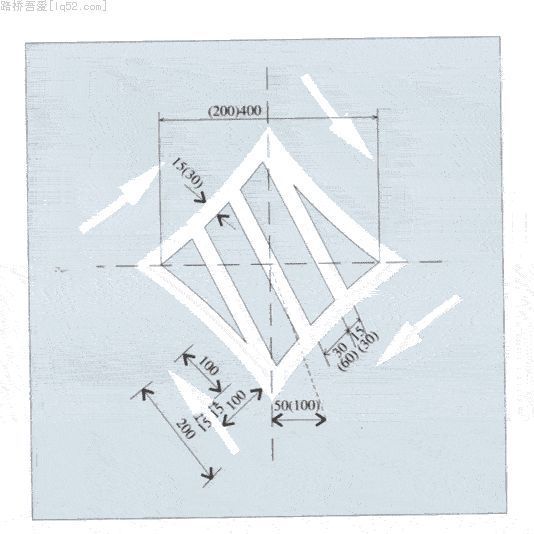

19．9 中心圈。设在平面交叉路口的中心，用以区分车辆大、小转弯，及交叉口车辆左右转弯的指示，车辆不得压线行驶。中心圈直径及形状应根据交叉路口大小确定。中心圈颜色为白色。尺寸及形状如线54、线55。
线54 中心圈 单位：cm
线55 中心圈 单位：cm
19．10 网状线。用以告示驾驶人禁止在设置本标线之交叉路口（或其他出入口处）临时停车，防止交通阻塞。视需要划设于易发生临时停车之交叉路口或其他出入口处。本线为黄色。外围线宽20cm，内部网格线与外边框成45°，线宽10cm，斜线间隔1~5m。网状线见线56。
线56 网状线
在交通量较小的交叉口或其它出入口处，网状线可简化成如线57所示的形状。即在方框中加叉。网状线为黄色，线宽为40cm。
线57 简化网状线 单位：cm

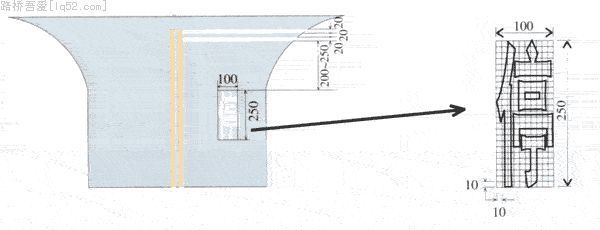

19．11 车种专用车道线。用以指示仅限于某车种行驶之专用车道，其他车种及行人不得进入。
本标线由黄色虚线及文字组成。实线长400cm，间隔400cm，线宽20~25cm。标写的文字依规定行驶之车辆种类可分为：非机动车、公交线路车、自行车、大型车、小型车等，字高250cm，宽100cm。

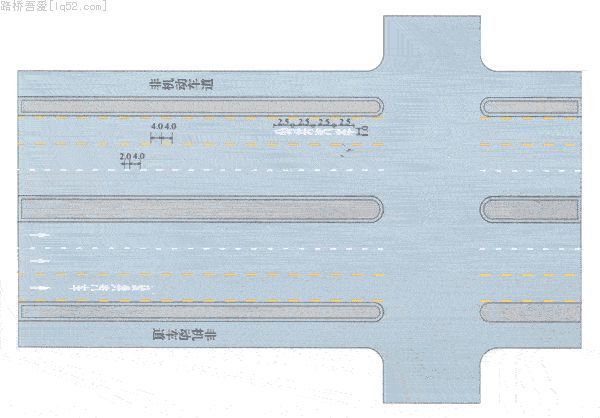

专用车道线从起点开始标绘，每经过一个交叉口重复出现一次字符。如交叉口间隔距离较长，也可在中间适当地点增加标划字符。专用车道线见线58。
线58 专用车道线 单位：m

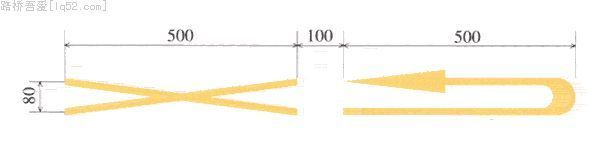

19．12 禁止掉头标记。用于禁止车辆调头的路口或区间。本标记为黄色，见线59。
线59 禁止掉头 单位：cm
20 警告标线
20．1 警告标线的分类
20．1．1 纵向标线
a） 车行道宽度渐变段标线
b） 路面障碍物标线
c） 近铁路平交道口标线
20．1．2 横向标线
a） 减速标线
b） 减速车道线
20．1．3 其他标线
a）立面标线
20．2 车行道宽度渐变段标线 用以警告车辆驾驶人路宽缩减或车道数减少，应谨慎行车，并禁止超车。本标线的颜色，应与中心线的颜色一致。

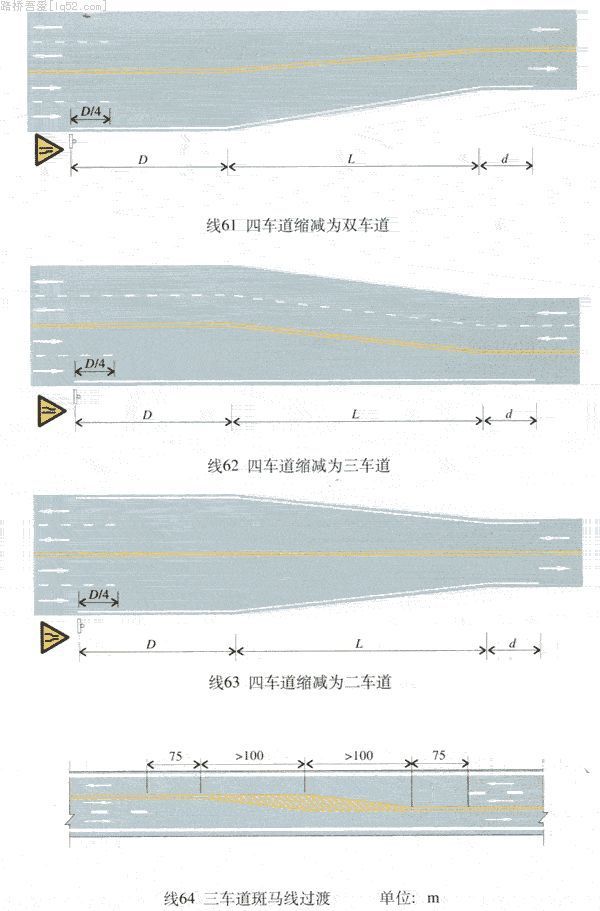

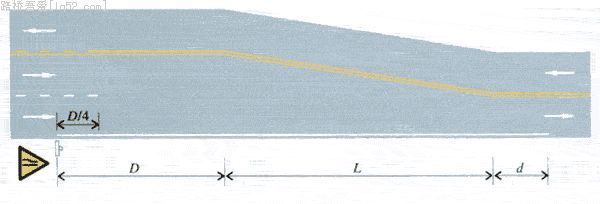

渐变段的长度L一般应由路线设计确定。路面宽度由宽到窄的变化，应以渐变段过渡。线60为三车道缩减为双车道的划法，D为安全停车视距。路宽缩减终点标线延长距离d按以下规定选用：高速公路、一级公路和城市快速道路为40m，其他道路为20m。在靠路宽缩窄的一侧应划车行道边缘线。并应配合设置窄路标志。见线61，线62，线63。
渐变段的长度：
式中：L=0.625VW（V＞60km/h）
L——渐变段的长度，m；
V——行车速度，km/h；
W——缩减之宽度，m；
D——安全停车视距，m。
车行道宽度渐变段标线需用斑马线过渡时，斑马线为倾斜的平行粗实线。线宽45cm，间隔100cm，倾斜角度为45°，见线64、线65。

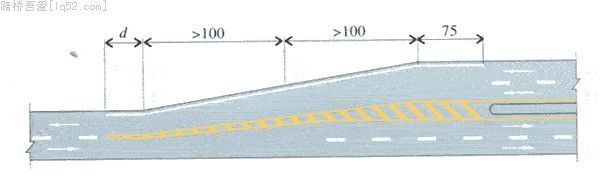

线60 三车道缩减为双车道
线65 双向两车道改变为双向四车道 单位：m
20．3 接近障碍物标线 用以指示路面有固定性障碍物，警告车辆驾驶人谨慎行车，绕过路面障碍物。

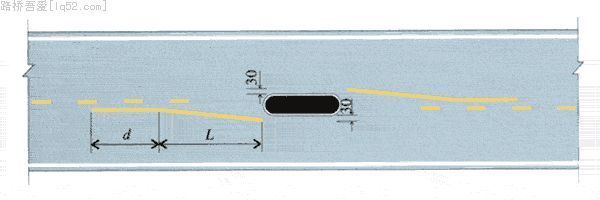

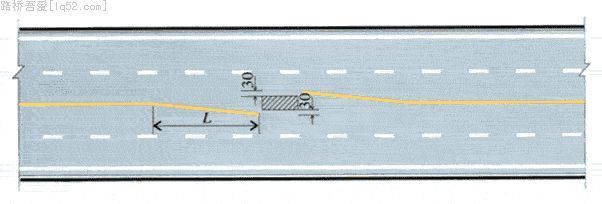

a） 双向两车道道路，障碍物在车行道中间时，可按线66划线。
线66 双车道中间有障碍 单位：cm
b） 双向四车道道路。障碍物在车行道中间时，可按线67划线。
线67 四车道中间有障碍 单位cm

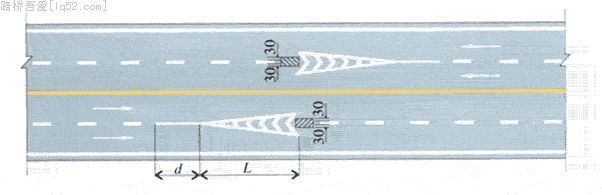

c） 路面障碍物位于同一行驶方向的二条车道中间时，可按线68划法。
线68 同方向二车道中间有障碍 单位：cm
近障碍物标线的颜色，应根据障碍物所在的位置，与中心线或车道分界线的颜色一致。标线的宽度原则上应与障碍物所在位置的中心线或车道分界线的宽度相一致。标线的倾斜线宽20cm，斜纹间隔30cm。高速公路、一级公路和城市快速路d=40m，其他道路d=20m。近障碍物线或渐变段长度L由（l）式确定：
20．4 近铁路平交道口标线 用以指示前方有铁路平交道口，警告车辆驾驶人谨慎行车。本标线仅用于无看守人员之铁路道口，其线条及标字规定如下：
a） 交叉线，白色反光，线宽40cm，纵向长600cm，交角37°。
b） [铁路]标字，白色反光，标写于交叉线的左右部位。
c） 横向虚线，白色反光，线宽40cm，线段长60cm，间隔60cm。
d） 禁止超车线，黄色反光，线宽10cm。
e） 停止线，白色反光，线宽40cm。

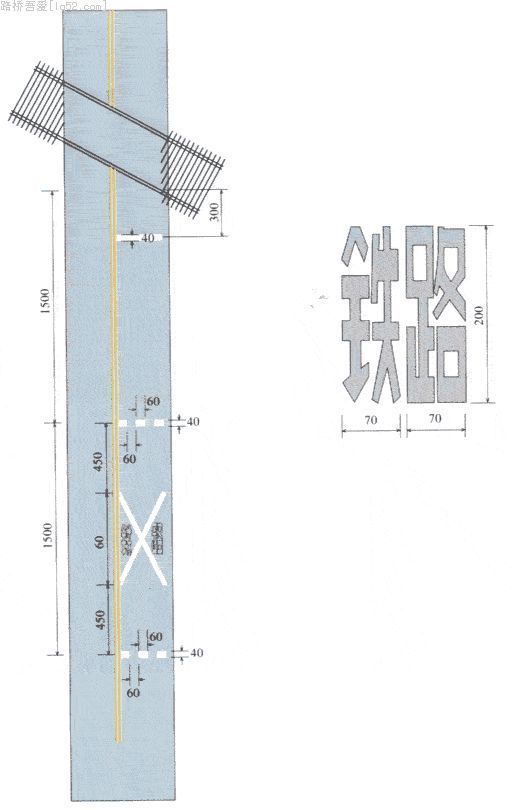

近铁路平交道口标线设置示例及铁路标字示例见线69。
线69 铁路平交道口标线 单位：cm
20．5 减速标线。用于警告车辆驾驶人前方应减速慢行，设于主线收费广场、出口匝道适当位置。减速标线为白色反光虚线，根据设置位置的不同，可以是单虚线，双虚线和重复三次，垂直于行车方向设置。减速标线应按以下原则配置：使驶向收费车道的车辆通过各标线间隔的时间大致相等，以利于行驶速度逐步降下来（减速度约为1.8m/s2）。

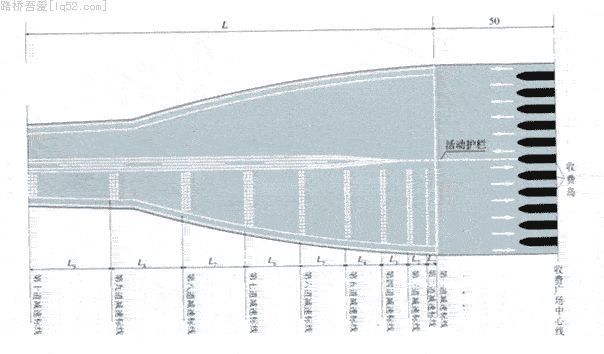

收费广场减速标线设置见线71。第一道减速标线设置于距广场中心线50m的地方，其余标线按表11规定设置。如果收费广场的长度L需要设置第十一道、第十二道…减速标线时，则按32m间隔重复设置，标线均重复3次。

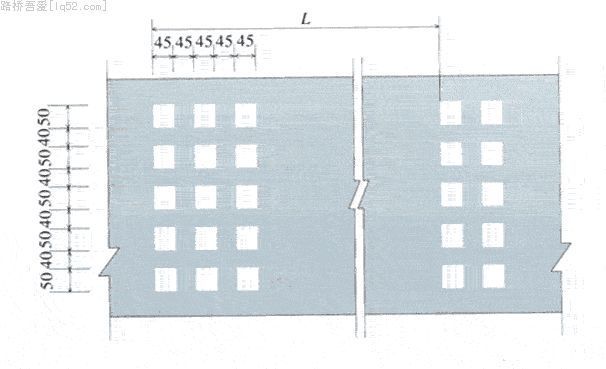

减速标线尺寸见线70。
表11 减速标线设置间隔
线70 减速标线尺寸 单位：cm
线71 收费广场减速标线设置例 单位：m
20．6 立面标记
立面标记是提醒驾驶人注意，在车行道或近旁有高出路面的构造物。以防止发生碰撞的标记。
立面标记可设在跨线桥、渡槽等的墩柱或侧墙端面上，及隧道洞口和人行横道上的安全岛等的壁面上。

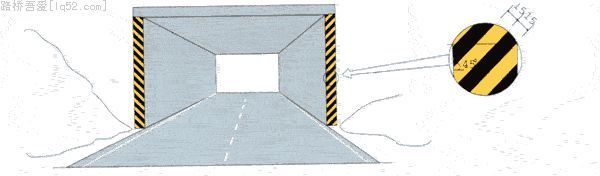

立面标记的颜色为黄黑相间的倾斜线条，斜线倾角为45°，线宽及其间隔均为15cm。在设置时应把向下倾斜的一边朝向车行道，如线72所示。
线72 立面标记 单位：cm
21 轮廓标
用以指示道路的方向、车行道的边界。
高速公路、一级公路的主线，以及互通立交、服务区、停车场的进出匝道或连接道，应连续设置轮廓标。轮廓标在公路前进方向左、右侧对称设置。在直线段，其设置间隔为50m，（附设于护栏上时，其设置间隔可为48m）。主线或匝道的曲线段，其设置间隔可按表12规定选用。路宽变化及有其他危险的路段，应适当加密轮廓标的间隔。
表12 曲线段轮廓标的设置间隔
轮廓标结构按设置条件可分为埋设于土中和附着两种。

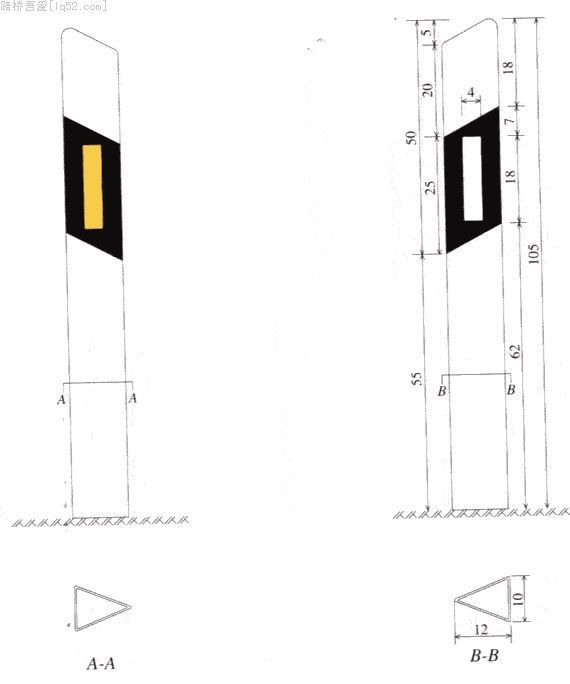

21．1 设置于土中的轮廓标，由柱体、反射器组成。柱体为空心圆角的三角形截面，顶面斜向车行道，柱身为白色，在柱体上部有25cm长的一圈黑色标记，黑色标记的中间镶嵌一块18cm×4cm的反射器。反射器分白色和黄色两种，白色反光片安装于道路右侧，黄色反光片安装于道路左侧或中央分隔带上。轮廓标采用混凝土基础，柱体与基础的连接可采用装配式安装。设置于土中的轮廓标构造见图22。
图22 轮廓标 单位：cm
21．2 附着于各类建筑物上轮廓标，由反射器、支架和连接件组成。可根据建筑物的种类及埋置的部位采用不同形状的轮廓标和不同的连接方式。

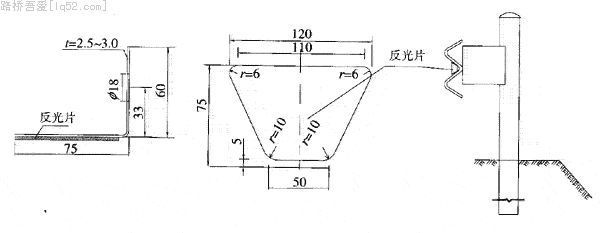

轮廓标附着于波形梁护栏中间的槽内时，反射器的形状为梯形，支架做成封闭式，固定在护栏与立柱的连接螺栓上。见图23。
图23 附着于波形梁护栏上的轮廓标 单位：mm

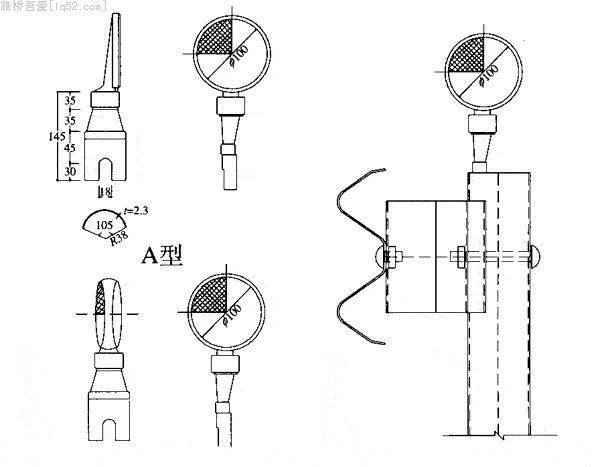

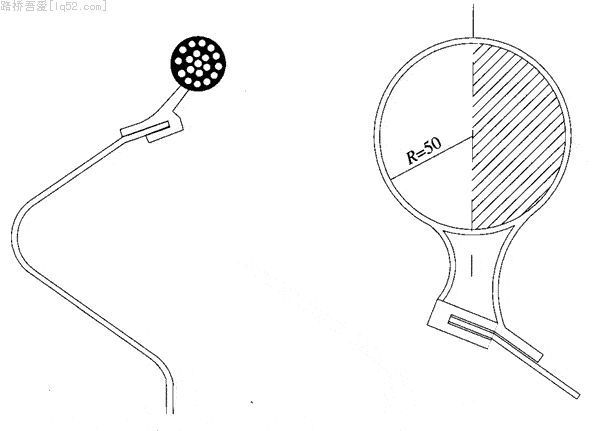

在经常有雾、风沙、阴雨、下雪、暴雨等地区，可采用较大的反射器（如?100的圆形），并将轮廓标安装于波形梁护栏的立柱上。这种轮廓标可以分为单面反射（A型）和双面反射（B型）两种，B型适用于需要为对向车道提供视线诱导的场合（如中央分隔带）。（见图25）。也可将圆形反射器装在波形护栏板的上缘，这种轮廓标，通过专门加工的支架把轮廓标固定在波形梁上（见图24）。
图24 固定于波形梁上缘的轮廓标 单位：mm
图25 轮廓标安装于波形梁护栏立柱上 单位：mm

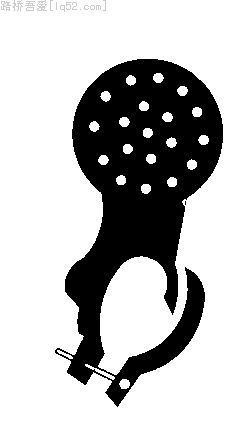

附着于缆索护栏的轮廓标，系通过夹具将轮廓标固定在缆索上（见图26）。
图26 固定于缆索护栏的轮廓标

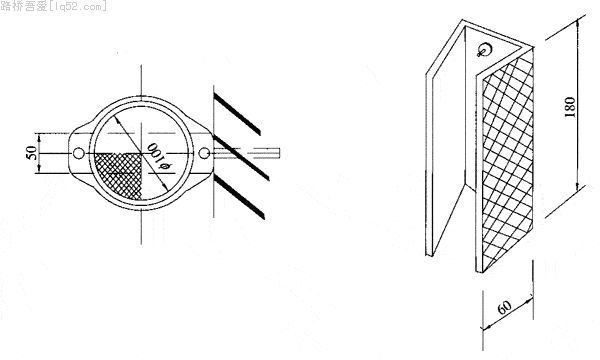

附着于侧墙上的轮廓标，包括在隧道壁、档墙、桥墩、台侧墙、混凝土护栏等处设置的轮廓标，允许其反射器采用长方形、或其他形状（见图27）。
图27 附着于侧墙上的轮廓标 单位：mm
轮廓标柱体应采用聚乙烯树脂、玻璃纤维增强塑料、聚碳酸脂树脂、氯乙烯树脂等强度高、耐候性、耐温性、耐蚀性好，加工成型方便的材料制造。
22 突起路标
是固定于路面上起标线作用的突起标记块。可在高速公路或其他道路上用来标记中心线、车道分界线、边缘线；也可用来标记弯道、进出口匝道、导流标线、道路变窄、路面障碍物等危险路段。
22．1 分类
突起路标可分为反光和不反光两大类。反光突起路标根据不同反光原理有棱镜型、透镜型等结构；不反光的可用瓷片、塑钢等多种材料制作。突起路标有多种形状，较典型的如图28所示。
图28 突起路标的形状例 单位：cm
